GN19-12CST户内穿墙双掷隔离开关
双击自动滚屏 发布者:扬州飞珠 发布时间:2024/3/20 阅读:20次 【字体:

GN19-12CST穿墙双投隔离开关。GN19-12(C)(ST)系列高原型户内高压隔离开关,配用CS6-1型手力操动机构(以下简称手力机构)系户内高压电器设备,适用于额定电压12千伏及以下三相交流50赫兹的网络中,作为有电压而无负载的情况下分合电路之用。

隔离开关的技术参数应符合表一的规定 表一 ST:表示双投型,G表示高原型,C表示穿墙型。

型 号
GN19-12G/400-12.5
GN19-12CG/400-12.5
GN19-12ST/400-12.5
GN19-12G/630-20
GN19-12CG/630-20
GN19-12ST/630-20
GN19-12G/1000-31.5
GN19-12CG/1000-31.5
GN19-12G/1250-40
GN19-12CG/1250-40
4、隔离开关结构及工作原理

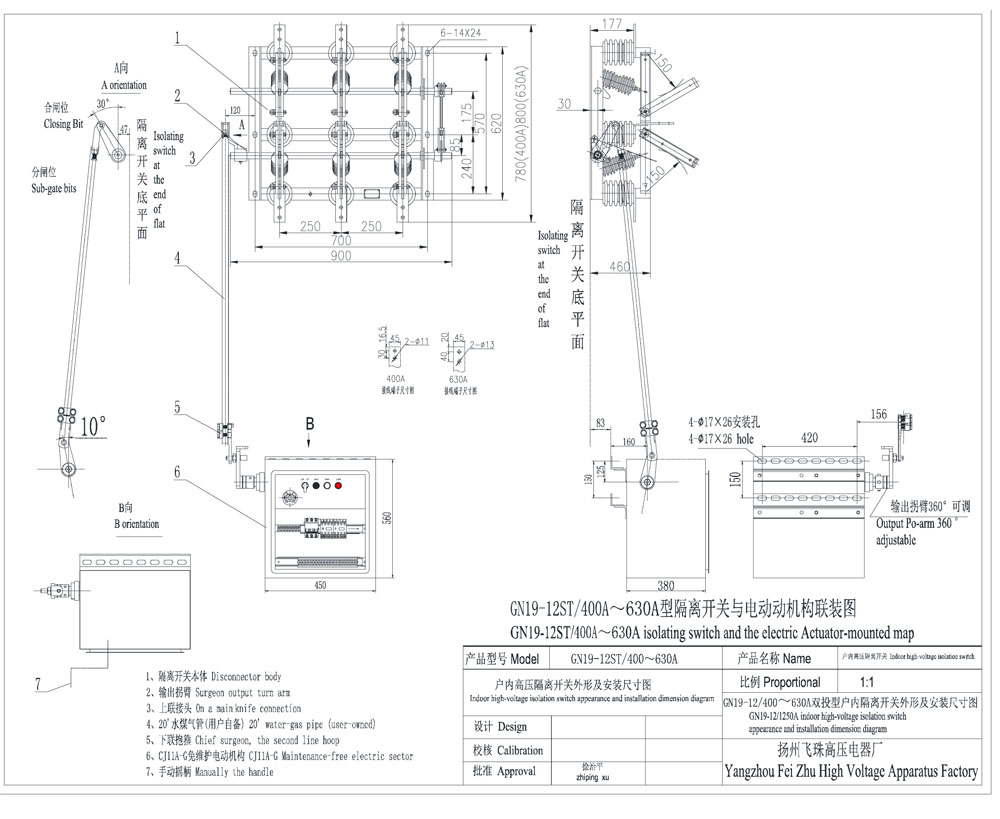

GN19-12G/400、630、1000、1250高原型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。GN19-12ST/400、630、1000、1250型为双投型隔离开关。GN19-12CG/400、630、1000、1250型则一个为支柱绝缘子,另一个为瓷套管绝缘子,三相平行安装。导电部分由触刀、静触头、触座(或导电杆)组成,每相触刀之间均连有拉杆绝缘子,拉杆绝缘子与安装在底座上的主轴相连,主轴通过手柄和连杆(用户自备)和CS6-1手力机构相连一起连动。
