    产 品 展 示
 您现在的位置 >> 所有产品 >> 高压穿墙套管 >> 35kV穿墙套管 >> 35kV铜导体穿墙套管

产品编号:
11821173816
产品名称:
35kV铜导体穿墙套管
规  格:
铜排式
产品备注:
使用于35kV电力系统中,户外-户内导电排式

   产品说明

概述
穿墙套管又叫做穿墙管,防水套管,墙体预埋管,防水套管分为刚性防水套管和柔性防水套管。
高压穿墙套管,为高压穿墙瓷套管,抗弯强度高、防污、防水、高海拔,适用于电压35kV、频率15~60Hz的三相交流系统电站和变电所配电装置上,供导电部分穿过隔板、墙壁或其他接地物,起绝缘支持和外部导线(母线)间固定连接之用。
产品型号及含义
CL-户内铝导体穿墙套管;
CW-户外-户内铜导体穿墙套管
CWL-户外-户内铝导体穿墙套管
CWWL-耐污型户外-户内铝导体穿墙套管
C-户内铜导体穿墙套管
CM-户内母线式穿墙套管
CMW-户外-户内母线式穿墙套管
CMWW-耐污型户外-户内母线式穿墙套管
对带导体的穿墙套管,短横后的分数,分子为电压等级(kV),分母为套管额定电流(A);第二个短横后数字为污秽等级。
对母线式穿墙套管,字母后第一个短横后数字为额定电压(kV);第二个短横后数字为套管瓷套内孔直径(mm);第三个短横后数字为污秽等级。
对于套管的字母的最后一个如A、B、C、D、E,则分别表示抗弯强度,这和绝缘子一样。
弯曲破坏负荷等级:A-4kN;B-8kN;C-12kN;D-20kN;E-30kN。现在一般不出现,均在技术参数中表示。
使用环境
1)户外穿墙套管
a)环境温度不高于+40℃,不低于-40℃;
b)海拔不超过1000m~3000;
c)风速布大于34m/s;
d)产品使用环境的空气污秽程度,按GB5582分为0、Ⅰ、Ⅱ、Ⅲ、Ⅳ等4级;
e)无经常性剧烈振动。
技术参数
35kV铜导体穿墙套管主要尺寸特性
使用场所:
户外-户内
额定电压40.5kV
型号
图号
额定电流
A
总长
L
两端盖长
L1
一端长
L2
导电排
接线端子(每一端)
安装法兰
户外端最小爬电距离
额定弯曲破坏负荷kN
重量
kG
排宽
b
排厚
δ
排间距
δ1
片数
孔径
d1
孔距
a1
孔距
a2
孔数
伸出长度≥
L3
孔径
d2
孔距
a
孔数
穿墙孔
Max
d
CW-40.5/400
12
400
980
815
372
40
4
-
1
11
15
30
2
75
15
200
4
220
595
4
33
CW-40.5/630
630
1020
40
6.3
-
1
13
20
40
2
95
200
4
220
35
CW-40.5/1250
13a
1250
980
63
10
-
1
14
15
30
4
75
220
4
240
37
CW-40.5/1600
13b
1600
980
63
10
10
2
14
15
30
4
75
220
4
240
40
CWW-40.5/400-2
12
400
1015
850
390
40
4
-
1
11
15
30
2
75
15
200
4
220
730
4
33
CWW-40.5/630-2
630
1055
40
6.3
-
1
13
20
40
2
95
200
4
220
35
CWW-40.5/1250-2
13a
1250
1015
63
10
-
1
14
15
30
4
75
220
4
240
39
CWW-40.5/1600-2
13b
1600
1015
63
10
10
2
14
15
30
4
75
220
4
240
44
CWW-40.5/400-3
12
400
1085
920
440
40
4
-
1
11
15
30
2
75
15
200
4
220
1015
4
34
CWW-40.5/630-3
630
1125
40
6.3
-
1
13
20
40
2
95
200
4
220
38
CWW-40.5/1250-3
13a
1250
1085
63
10
-
1
14
15
30
4
75
220
4
240
42
CWW-40.5/1600-3
13b
1600
1085
63
10
10
2
14
15
30
4
75
220
4
240
47
CWW-40.5/2000-2
11a
2000
1155
920
460
80
8
8
2
14
20
40
4
115
15
240
4
260
850
8
57
CWW-40.5/2500-2
2500
1155
80
10
10
2
14
20
40
4
115
240
4
260
60
CWW-40.5/3150-2
3000
1155
100
10
10
2
18
25
50
4
115
240
4
260
64
CWW-40.5/2000-3
11a
2000
1175
940
480
80
8
8
2
14
20
40
4
115
15
240
4
260
1015
8
58
CWW-40.5/2500-3
2500
1175
80
10
10
2
14
20
40
4
115
240
4
260
62
CWW-40.5/3150-3
3000
1175
100
10
10
2
18
25
50
4
115
240
4
260
66
CWW-40.5/400-4
12
400
1200
960
480
40
4
-
1
11
15
30
2
115
225
4
220
1260
8
38
CWW-40.5/630-4
630
1200
40
6.3
-
1
13
20
40
2
115
225
4
220
41
CWW-40.5/1250-4
13a
1250
1200
63
10
-
1
14
15
30
4
115
225
4
220
45
CWW-40.5/1600-4
13b
1600
1200
63
10
10
2
14
15
30
4
115
225
4
220
51
CWW-40.5/2000-4
2000
1200
80
8
8
2
14
20
40
4
115
15
225
4
260
57
CWW-40.5/2500-4
2500
1200
80
10
10
2
14
20
40
4
115
225
4
260
64
CWW-40.5/3150-4
3150
1200
100
10
10
2
18
25
50
4
115
225
4
260
69
CWC-40.5/4000-4
11b
4000
1200
490
100
10
10
3
18
25
50
4
115
240
4
260
12.5
76
CWC-40.5/5000-4
5000
1200
120
10
10
3
18
30
60
4
115
240
4
260
81
CWC-40.5/6300-4
6300
1200
100
12
10
4
18
25
50
4
115
240
4
260
87

35kV穿墙套管外形及安装尺寸图

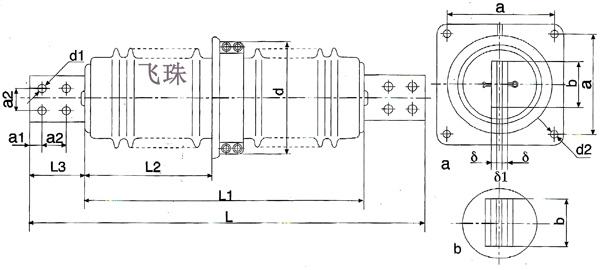

图11 CWW-40.5/2000~3150 高压穿墙套管 CWW-40.5/4000~6300A

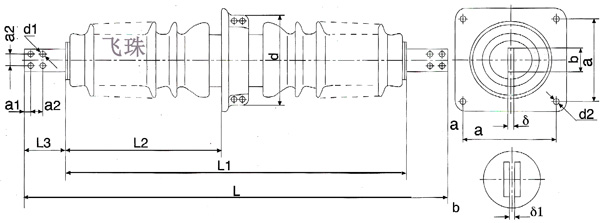

图12 35kV高压穿墙套管 CWW-40.5/400~630A

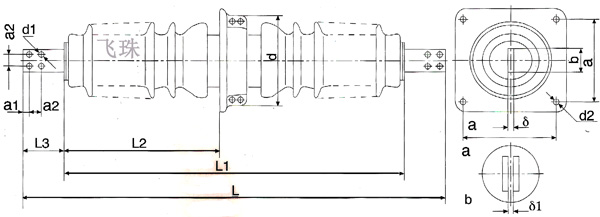

图13 35kV高压穿墙套管 CWW-40.5/1250~3150
