 您现在的位置 >> 所有产品 >> 户外高压隔离开关 >> GW5隔离开关 >> 35kV隔离开关 >> GW5-40.5W(D)户外高压隔离开关

产品编号:
11817335216
产品名称:

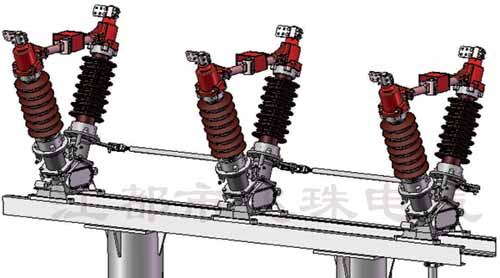

GW5-40.5W(D)户外高压隔离开关
规  格:
35kV户外交流隔离开关
产品备注:
导电回路全铜结构,轻力矩免维护,完善化型

   产品说明

一、概述:
GW5-40.5系列户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备,额定电流:630A、1250A、1600A、2000A,供在有电压无负载时分、合电路之用,以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种:快分型产品与JW1型接地短路器联合使用,可代替终端变压器高压侧的断路器;防污型产品瓷瓶爬电比距为2.5厘米/千伏;特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地,双接地两种。接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型。
二、使用条件:
+ 海拔:不超过3000m;+ 周围空气温度:上限40℃,下限-25℃;+ 风速不超过35m/s;+ 地震烈度不超过8度;+ 污秽等级不超过III级;+ 覆冰厚度不大于10mm;+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。
三、主要技术参数

项 目
GW5-40.5
额定电压 (KV)
35
最高工作电压 (KV)
40.5
额定电流 (A)
630 / 1250 / 1600 / 2000
4S热稳定电流(有效值) (KA)
20 (25) / 31.5 / 40
额定动稳定电流(峰值) (KA)
50(63) / 80 / 100
额定接线端机械负荷(纵向)N
490
1min工频耐压(有效值(KV)
对地
80
断口
90
雷电冲击电压(有效值(KV)
对地
185
断口
215
与隔离开关组装的接地开关额定参数
Ⅱ型
4s热稳定电流(有效值)
8KA
动稳定电流(峰值)
20KA
Ⅲ型
1s动稳定电流(有效值)
20KA / 31.5KA
动稳定电流(峰值)
50KA / 80KA
主刀配用操作机构
CS17手动操作机构或CJ6电动机构
地刀配用操作机构
CS17手动操作机构(CS17-G)
接地形式
不接地
单接地
双接地
单极重量
96kg
128kg
164kg
隔离开关的分类见表1
特性
结构方式
有无接地开关
1.无接地开关;2.每相装一个接地开关;3.每相装二个接地开关
安装方式
1.水平安装;2.特殊安装(侧装、倒装、倾斜25°安装等)
传动方式
1.90°传动方式(配CS17系列手动操作机构);
2.180°传动方式(配CS17-G系列手动操作机构及传动箱)
操作方式
手动操作机构
工作环境
1.普通型;2.防污型

四、结构
  GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠;当附装电磁锁时,可有效地实现隔离开关、接地开关与断路器之间的电气联锁,以防误操作。
  GW5一40.5型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
  GW5一40.5D型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分单接地、双接地两种,以下称为接地型隔离开关。
  GW5一40.5DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于污秽地区。
 1.隔离开关结构
  单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上,交角为50°,呈″V″型结构,外形结构见图1
  每组隔离开关由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结,伞型齿轮可沿轴上下移动,以调节两齿轮的齿合状况。
  每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电带接线座、25°紫铜压板、左、右触头导电管,导电带接线座和25°紫铜压板通过4个M10六角螺栓将导电管压紧(紧固力矩为7-10 N·m,不允许超过10 N·m),左、右触头通过导电管在两个绝缘支柱中间接触。
  主回路导电结构为铜管式软连接结构,中间触头为“握手”式结构,其结构采用触指刀口垫圈压紧技术,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。
  不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别.
底座部分见图2 接线座部分见图3
中间触头部分见图4 接线夹尺寸见图5
 2.接地开关的结构
  接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀铝管的端部。
 3.隔离开关与接地开关的机械联锁
  90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。
  180°传动的隔离开关与接地开关的机械联锁部分是通过传动箱的联锁来实现的。
 4.手动机构的结构
  本系列隔离开关配用CS17(90°传动)和CS17-G(180°传动)两种手动机构。
CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转,转动角度为90°.
  CS17-G型手动机构(见图7、图8),分为竖直操作型和水平操作型两类。其操作手柄转动角度为180°,每类有三种组合。即:a. 不带电气原件 b. 带辅助开关 c. 带辅助开关和电磁锁。

5.传动箱的结构

五、动作原理
  本系列户外交流隔离开关的分合闸的动作基本相同。三级联动时,需将安装完成的各独立的单极隔离开关分别按安装图10或图11用拉杆等零件连接起来。
 1.隔离开关动作原理
  隔离开关的操作机构通过连接管与隔离开关的主动级相连,机构主轴旋转90°,带动主动级的绝缘支柱旋转90°,底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动另外两个从动极转动,从而保持三相同步动作。
 2.接地开关动作原理
  三相接地开关的主轴,用水平连接管通过接头连接起来,操作机构的手柄水平旋转90°或竖直旋转180°,通过连杆带动连接管转动,实现接地开关分、合闸动作。
 3.配用传动箱动作原理
  配用传动箱,水平安装时传动箱的位置可根据需要,置于两极之间,也可置于三极的任意一端。隔离开关操动机构则置于其下,用水煤气管与其连接。当机构主轴旋转时,连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动,此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。从而保证了左、右触刀合、合闸动作的一致性。隔离开关的分、合闸转角均为90°,其分、合状态终端位置由隔离开关的机械限位装置确定。
 4.配用CSl7一G型手力操动机构动作原理
  配用CSl7一G型手力操动机构时,使用CS17-G4、5、6机构对隔离开关进行分、合闸,将机构拔杆移至“E”形槽中间位置,即可扳动机构手柄进行旋转180°进行操作,分、合闸终了再将拔杆由“E”形槽的中心移至“分” “合’’牌方向两端的槽中。使用CS17-G1、2、3机构操作接地开关时,其操作程序与操作隔离开关相同,只是机构手柄为竖直操动。
 5.配用附装电磁锁CSl7一G型手力操动机构动作原理
  配用附装电磁锁的CSl7一G型手力操动机构,操作时将机构拔杆移至“E’’形槽中间位置,然后按下电磁锁的按钮;同时将电磁锁旋钮顺时针转至限位处,锁杆退出锁孔,即可扳动机构手柄进行分、合操作。操作终了,电磁锁的锁杆自动复位,最后将拔杆移向锁住位置。
 6.配用CSl7型手力操动机构动作原理
  配用CSl7型手力操动机构时,操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。当进行分、合闸操作时,首先将机构上手柄置于水平位置,再水平旋转,其顺时针方向为合闸;逆时针方向为分闸。隔离开关的分合位置由操动机构上相应的位置及隔离开关的机械限位装置限定,操作完成后,将手柄竖起,用锁环扣住。
 7. 操动机构中的辅助开关与机构的主轴连接在一起,在分,合闸动作时将相应的触点切断或闭合,发出相应的分、合信号。
 8.隔离开关和接地开关的分、合动作,是通过水煤气管连动三相同步动作。


七、订货须知
 1、订货时应说明∶
  (1)产品型号。
  (2)额定电压。
  (3)额定电流。
  (4)有无接地装置或接地开关种类、方向和类型。
  (5)污秽等级:(未注按0级供货)。
  (6)机构型号,辅助极点数目:(未注按CS17机构供货)。
  (7)有无电磁锁或电磁锁型号及控制电压(未注按AC220V供货)
 2、若用户有特殊的要求,请说明,本厂可协助解决。
